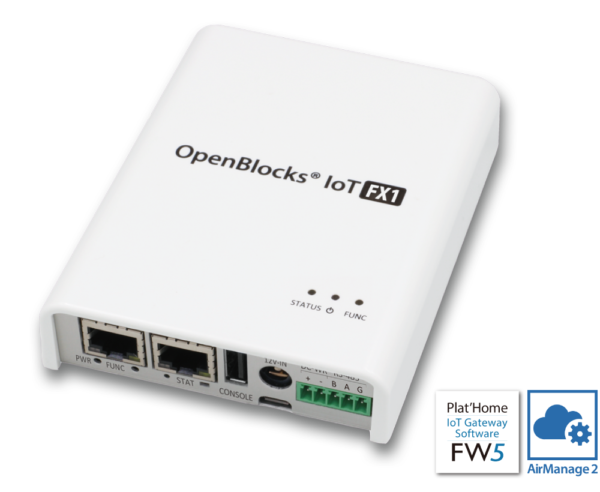

OpenBlocks IoT FX1
IoTデバイスやクラウドとノーコード接続
堅牢・高速・低電力消費の最新IoTゲートウェイ
堅牢・高機能はそのままに、2倍超の高速化・低消費電力化を実現
OpenBlocks IoT FX1は、従来製品を構造から見直し、より高速化を図りながら、低消費電力化を実現した製品です。高いMTBF (平均故障間隔)の堅牢性、置き場所に困らないコンパクトな筐体や、 EnOcean、LTEなどIoT特有の通信規格に幅広く対応した様々なオプション、主要なIoTデバイスやクラウドとノーコード接続を実現するIoTゲートウェイソフトウェア FW5など、豊富な機能はそのままに、20年を超えるOpenBlocksⓇの経験を集約し、様々な面で進化しています。
i.MX 8M Plus採用で高速かつ低消費電力
従来製品に比べ2倍超の高速化を図りながらも、低消費電力を実現。MPUにi.MX 8M Plus QuadLiteを搭載。
- MPU: NXP i.MX 8M Plus QuadLite
- メインCPU: ARM Cortex A53 1.6GHz 4-Core
- 64 bitアーキテクチャ
- 2GBメモリー
- 32GB ストレージ
配線に制約がある環境で便利なPoE受電対応
IoTセンサーやIoTデバイスは人が立ち寄れない場所や狭い場所など、設置環境に制約があることが少なくありません。Ethernetケーブルで送電可能なPoE受電に対応し、電源ケーブルを不要にすることができ、様々な設置場所に柔軟に対応できます。
※Ethernetポート1がPoE受電に対応します。
ノーコードでIoTデバイスや主要クラウドと接続するFW5搭載
IoTシステムでは様々なセンサーやデバイスなどの各種機器や、クラウドサービスとの接続が必要となりますが、それぞれに採用している通信規格やプロトコルが異なり、各種プログラミングを行わなければなりません。
IoTゲートウェイソフトウェア FW5は、それらの通信規格やプロトコルに対応し、コマンドラインではなくWebブラウザ上の設定、かつノーコードでの接続を実現したソフトウェアです。
100種類以上の主要メーカー製IoTセンサー・デバイスに対応
デバイス名、通信プロトコルなどで検索可能
気圧、温度、湿度、照度、UV、騒音、VOC、CO2、PM2.5、人感、電力センサーなど、主要IoTメーカーのセンサーやデバイスに対応。全てコマンド入力なしで、Webブラウザ上での設定入力やプルダウンなどで接続設定可能です。
主要なクラウドサービスにもノーコード接続
AWSやAzureなど主要なクラウドサービスにノーコード接続。Webブラウザ上の設定入力で接続可能で、コマンドラインなどの入力は不要で、IoTデバイスから受信したデータをクラウドに上げることができます。
多様なインターフェイス・拡張オプション
有線インターフェイス
- Ethernet (PoE対応)
- Ethernet
- USB2.0
- Micro USBコンソール
- ワイドレンジDC
- RS485
無線インターフェイス
- BT5.2
- WLAN 802.11 a/b/g/n/ac
- EnOcean※
- LTE※
- 地域BWA※
- ミスター省エネ※
- Wi-SUN※
※出荷時内蔵オプション

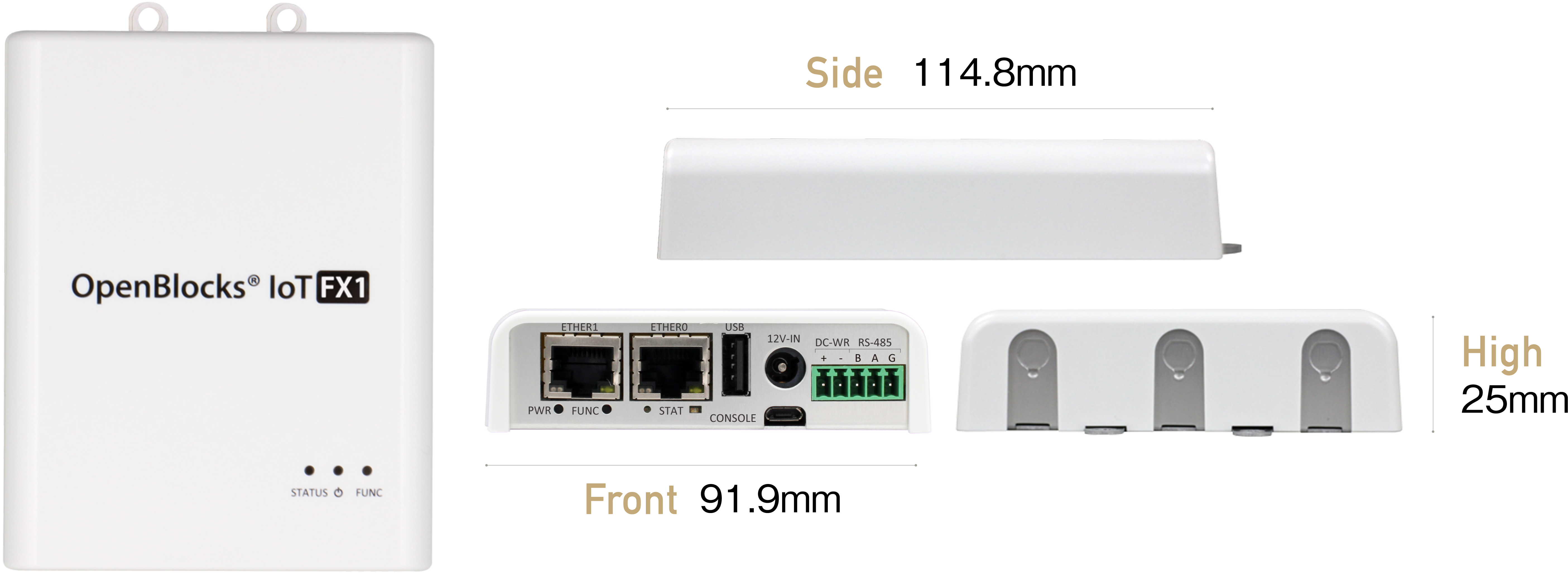

小型・ファンレス・堅牢な筐体設計
・超軽量: 152g
・コンパクトサイズ: 91.9 x 114.8 x 25.0 mm
・ファンレス密閉構造 防塵性能 IP40相当
・幅広い温度環境性能:
-20℃～+55℃ (PoE受電時)、-20℃～+40℃ (ACアダプタ使用時)
・MTBF(平均故障間隔):
1,876,961h (PoE受電時)、280,656h (ACアダプタ使用時)
※40℃を超える環境では、付属の放熱ブラケット使用が必要
リモートマネージメントサービス AirManage®2 1年間使用権付属
本製品の死活監視・一括設定変更・アップデート・グループ管理等、全ての操作が当社独自技術を用いてセキュアにリモートで行えるデバイスマネージメントサービス「AirManage®2」の1年間利用権が付属。
全ての待ち受けポートを閉じ、ネットワーク内外部から本製品の存在が見えない状態で、AirManage®2からのみ操作を受け付けるステルス設定や、事前に設定情報を用意し、設置場所で本製品をインターネットに接続すると、設定が自動的にダウンロードされるゼロコンフィグといった、幅広い活用ができます。
システムの長期運用をサポートする保守サポート付属
- 先出しセンドバック：ハードウェア故障時、正常な製品を先出しにて発送します。
- 不具合対応：不具合回避方法の提案やエラー・ログからの障害調査を行います。
- Q&Aサービス：セットアップ方法などのご質問に対応します。
- 通知サービス：新たなソフトウェア公開時、登録メールアドレスに通知します。
仕様
| 型 番 | OBSFX1 | |
| プロセッサ | メイン | ARM Cortex-A53 64-bit |
| 動作速度 | 1.6 GHz（Quad-Core） | |
| 内蔵2次キャッシュ | 512 kB | |
| メインメモリ（オンボード） | LP-DDR4-4000 32bit-wide 2GB | |
| 内蔵ストレージ | 32 GB（eMMC） | |
| 追加ストレージ | microSD カードスロット × 1 (SDXC) | |
| 無線インターフェイス | BT 5.2（BLE） | |
| WLAN（IEEE 802.11a/b/g/n/ac） | ||
| SIMインターフェイス | 通信用 nanoSIM（4FF）カードスロット | |
| 有線インターフェイス | USB（HOST） | 2.0 x 1（type-A）（※1） |
| USB（Console） | Micro USB（type-B） x 1（※1） | |
| Ethernet | 10BASE-T/100BASE-TX/1000BASE-T x 2 | |
| RS-485 | 半二重 3ピンターミナルブロック×1 , (使用可能電線範囲：AWG14-AWG30) | |
| セキュリティ | CAAM、 RDC、TrustZone | |
| 寸 法 | 91.9mm（W） x 114.8mm（D） x 25mm（H）（突起部含まず） | |
| 重 量 | 152g（付属品含まず） | |
| ACアダプタ | 寸法 |
33mm（W）x 71mm（D） x 48.4mm（H）（プラグ部・突起部分含まず） |
| 形状 | 入力側：ACアダプタ本体にプラグ直付 出力側：5.5mm/2.5mm L型（センターマイナス） ケーブル長1,800mm |
|
| 入出力 | 入力：100〜240V、50/60Hz 出力：DC 12.0V |
|
| 電源電圧 | AC電源 | DC12V±5% |
| DC電源 | DC 12~57V コネクタ：2Pターミナルブロック3.5mmピッチ 適合電線：AWG14-AWG30 |
|
| PoE受電 (Ethernetポート1のみ) |
DC48V (36～57V) Alternative A（1-2,3-6）またはAlternative B（4-5,7-8） | |
| 動作条件 (※2) | 動作時 | ACアダプタ受電時: 温度：-20℃〜+40℃／湿度：5%〜95%Rh Wide DC (48V)及びPoE受電時: 温度：-20℃〜+55℃／湿度：5%〜95%Rh |
| 保存時 | 温度：-30℃〜+70℃／湿度：5%〜95%Rh | |
| 消費電力 | 高負荷時 | ACアダプタ受電時: 8.4W (12.9VA) Wide DC(48V)およびPoE受電時: 8.3W |
| アイドル時 | ACアダプタ受電時: 6.5W(9.8VA) Wide DC (48V)及びPoE受電時: 6.3W |
|
| MTBF | ACアダプタ受電時: 280,656h Wide DC (48V)及びPoE受電時: 1,876,961h |
|
| 環境保護 | RoHS 2.0指令適合 | |
| 認証（WLAN/BT） | TELEC | |
| RTCバックアップ時間 | 6年以上 | |
| 出荷時OS | Debian GNU/Linux（64bit） | |
| 保証条件 | センドバック1年保証 | |
| 付属品 |
USB Type-A microUSBケーブル × 1 |
|
- ※1 サポートするケーブル長は 3m 未満です。
- ※2 結露なきこと。40 ℃ を超える環境では、添付の放熱・設置ブラケットを取り付けてご使用ください。
