漏水センサーとIoTゲートウェイなどの機器の接続設定済み。
煩雑なコマンド入力や設定不要で水滴レベルの漏水検知システムの基礎構築が可能。
従来、センサーを使ったIoTシステム構築では、まずセンサーとIoTゲートウェイとの接続プログラムを作成する必要があり、それにより初めて可視化を行うソフト等が動作することになります。クラウドを利用する場合は、それに加えてクラウドとの接続プログラムも必要です。
「漏水検知システム構築用パッケージ」を利用すれば、センサーとIoTゲートウェイとの接続設定済み。煩雑なコマンド入力等は不要です。
新技術のバッテリーレス・ワイヤレス漏水センサをセット
非常に微弱なマイクロワットレベルのエネルギーを集めて電荷を蓄え昇圧することで電波を発信させ、バッテリーレス、ワイヤレスを実現した「CLEAN-Boost® 技術」採用のエイブリック株式会社製センサーをセット。
バッテリー不要、かつ BLE 無線で、大掛かりな配線工事や電池交換の手間もかからず、メンテナンスがしにくい場所等にも設置することができます。また、水滴レベルの水 (150μl min) を検知可能で、トラブル発生や被害が拡大する前での検知や対応が可能です。
IoTゲートウェイには信頼性の高いOpenBlocks IoTを採用
複数のセンサーからのデータを受信・集約し、サーバーに送るゲートウェイはIoTシステムでは、核となる重要機器です。
標準パッケージには様々なインターフェイスを搭載したFX1/Eを採用※、共に可動部分をなくしたファンレス、高いMTBF数値を誇る堅牢設計で、各種センサーとノーコード接続可能なIoTゲートウェイソフトウェア FW5や、遠隔からIoTゲートウェイをフル操作できるAirManage2を搭載。導入後の更なる拡張にも対応します。
漏水検知システム基礎プログラムを同梱

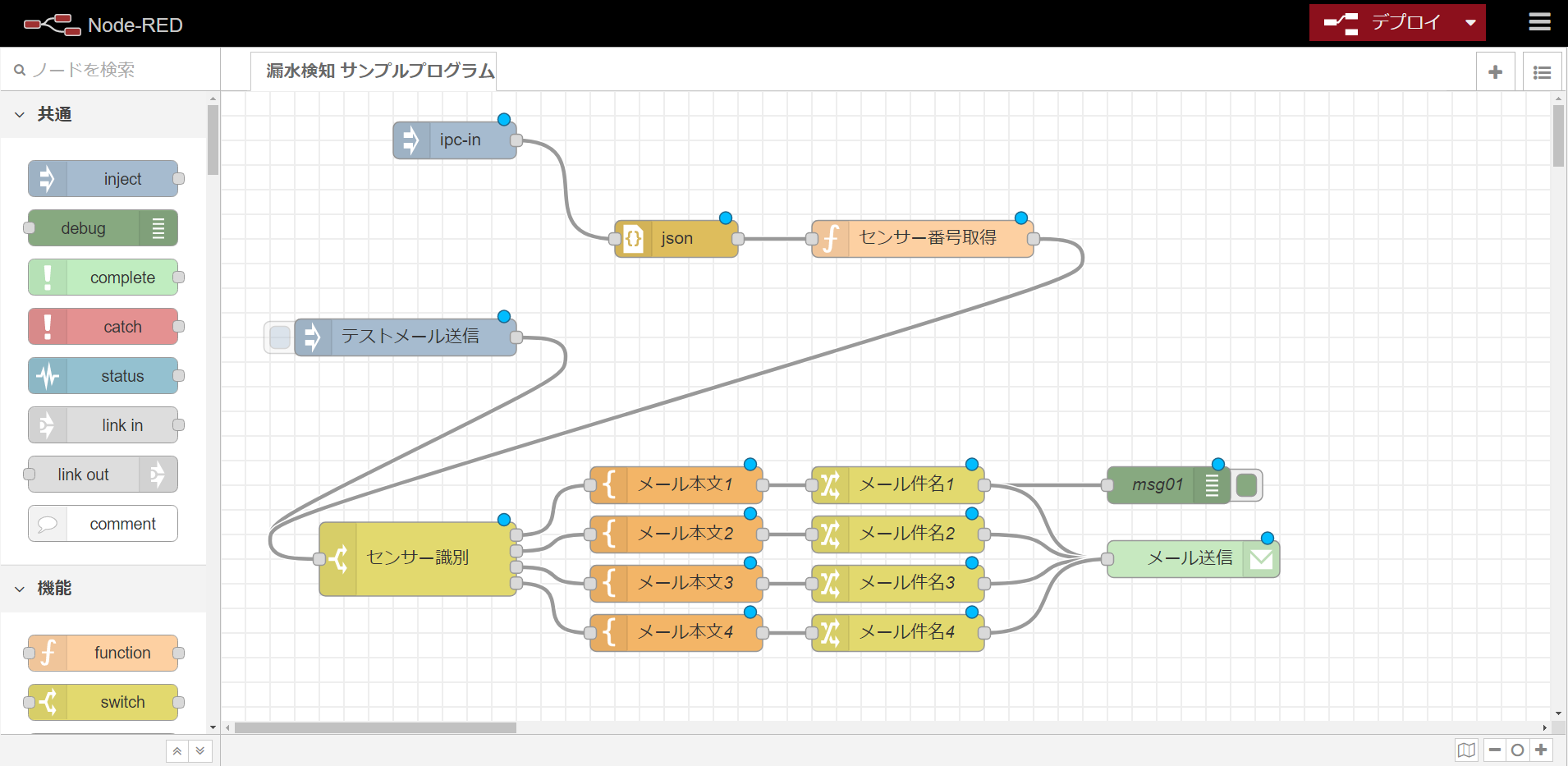

IoTゲートウェイにはブラウザベースのエディターでノード(各センサー)を結びつけて簡単にフロー作成、実行環境をデプロイできるNode-REDを搭載。本パッケージでは漏水検知システムの基礎プログラムをNode-RED上にプリセットしており、購入後すぐに漏水検知システムの簡易検証やシステム構築を始める事ができます。
さらに通知先の設定や検知したデータをクラウドで活用するなど基礎プログラムをカスタマイズすることで本格的なシステム構築も可能です。
漏水検知システム基礎プログラム
光や音、音声で漏水をお知らせする積層表示灯パッケージも用意
漏水時にメール送信を行うだけでなく、光や音、任意の文章の音声で、漏水お知らせを可能にする積層表示灯とのパッケージや、配線に制限がある場所などでケーブルの数を少なくできる、Ethernetで電源も供給できるPoE対応パッケージ、工場などの警報盤の接点入力に対応した接点接続パッケージもラインナップ。幅広い用途で使用できます。
ラインナップ
標準パッケージ
メール基本パッケージ
OpenBlocks IoT FX1/E (IoTゲートウェイ) ×1

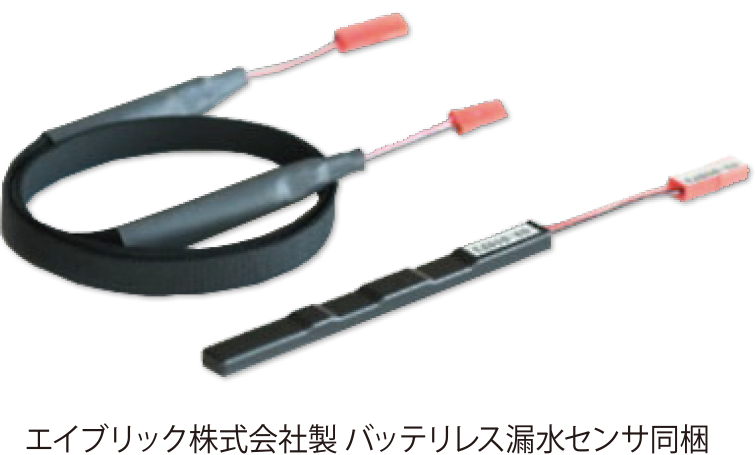

エイブリック株式会社製 漏水センサ

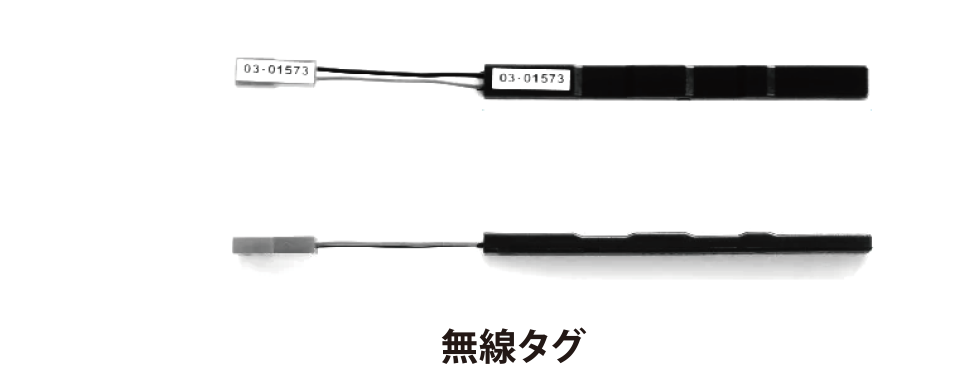

(2mセンサリボン S-CBSSAAAC-002+ 無線タグS-CBTGAAAC) ×1
バッテリレスの無線漏水センサとWLAN通信、Ethernet、USB、RS-485などを備えたIoTゲートウェイ FX1/Eのセット
積層表示灯パッケージ
積層表示灯基本パッケージ
OpenBlocks IoT FX1/E (IoTゲートウェイ) ×1
エイブリック株式会社製 漏水センサ
(2mセンサリボン S-CBSSAAAC-002+ 無線タグS-CBTGAAAC) ×1

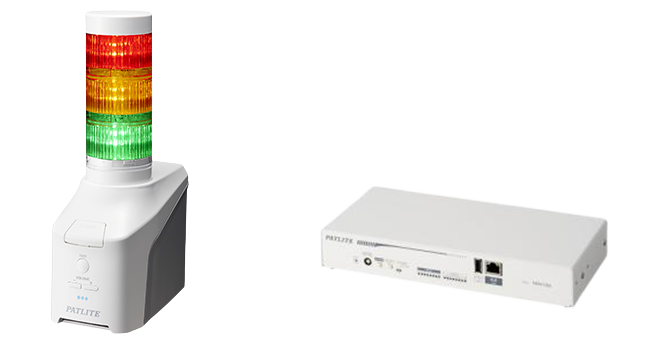

株式会社パトライト製 NHV6-3-RYG
(積層表示灯) x 1
光や音でお知らせ可能な基本セット
接点接続パッケージ
OpenBlocks IoT FX1/E (IoTゲートウェイ) ×1
エイブリック株式会社製 漏水センサ
(2mセンサリボン S-CBSSAAAC-002+ 無線タグS-CBTGAAAC) ×1
株式会社パトライト製 NBM-D88N
(インターフェースコンバータ) x 1
工場などの警報盤での使用に最適
PoEパッケージ
OpenBlocks IoT FX1/E (IoTゲートウェイ) ×1
エイブリック株式会社製 漏水センサ
(2mセンサリボン S-CBSSAAAC-002+ 無線タグS-CBTGAAAC) ×1
株式会社パトライト製 NHV6-3DP-RYG
(PoE受電対応積層表示灯) x 1
PoE対応で配線に制限がある場所に最適
オプション

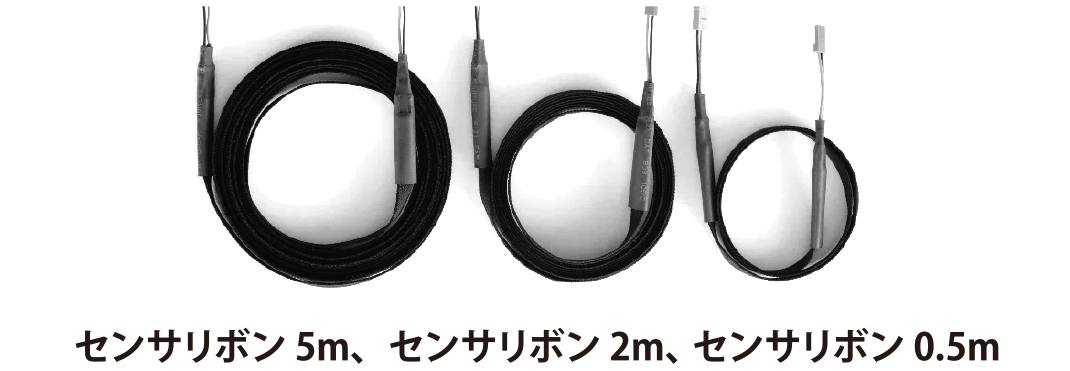

測定箇所を増やしたい、検知範囲を延ばしたい場合に漏水センサの追加や、センサリボンの長さを延長する事が可能です。
漏水センサ以外にもIoTゲートウェイの追加にも対応しております。詳しくはお問い合わせください。
サブスクリプション・保守サポート
IoTゲートウェイ OpenBlocks IoT FX1/Eには、製品の長期運用をサポートするため、サブスクリプションとハードウェア保守サポートが1年間付属します。
注: センサーは消耗品となり保守サポートは付属致しません。
IoTリモートマネジメントサービス「AirManage 2」
遠隔地から複数台のOpenBlocksをセキュアに設定・監視・メンテナンスを行えるサービスです。グループ管理や時間指定アップデート、リモートアップデート、サポートログ取得など様々な操作が遠隔から行えます。
Q＆Aサービス
製品導入時のセットアップ方法や、操作方法など、各種お問い合わせに回答致します※1
先出しセンドバック
(製品保証)
ハードウェア故障時、交換品を先出しにて発送いたします※2
最新ファームウェア提供
セキュリティパッチやバグフィックス等を含んだ最新バージョンのプログラムを提供します※3
不具合に対する対応
不具合の回避方法などのパッチ情報提供やエラーメッセージ、各種ログファイル等からの障害調査などに対応致します。
※1. お客様によるソフトウェアの追加など、製品をカスタマイズされている場合、サービスの提供をお断りする場合があります。
※2. 当社サポートで製品が故障と判断した場合に限ります。内蔵ストレージが書換え上限に達し生じた不具合については、保証は適用されず別途費用が発生します。
※3. Linux OSの該当バージョンのサポートが終了した場合はファームウェアの提供ができない場合があります。
注意事項
本パッケージに含まれる漏水センサやIoTゲートウェイは取り扱い・設置場所・設置方法、システム構築等に詳細な配慮や技術知識が必要となります。その為、以下ご留意の上、本パッケージをご検討ください。
- 漏水センサは高温高湿環境ではセンサリボンが吸湿し、発信する可能性がございます。
- 結露の発生によりセンサリボンが濡れた場合、発信することがございます。
- 漏水センサは水中では使用できません。
- 比電気抵抗の高い純水等の無電解水には発信しない可能性がございます。
- 同梱のNode-REDテンプレートは上記などを考慮した運用システム構築前のテスト用途や簡易システムでの利用を想定しております。
- Node-REDテンプレートのカスタマイズはNode-RED及びプログラミングに関する基礎知識が必要となります。
- HTTP通信及びSMTP通信を使用するため、お客様のネットワーク環境（ファイアウォールやプロキシ等）の設定変更が必要になる場合があります。
製品仕様
各パッケージ共通
漏水センサ （無線タグ＋センサリボン）
| メーカー | エイブリック株式会社 |
| 製品名 | バッテリレス漏水センサ |
| 型式 | 2mセンサリボン S-CBSSAAAC-002 無線タグ S-CBTGAAAC-002 |
| 通信規格 | Bluetooth 4.2 Low Energy |
| 検知水量 | 150マイクロ・リットルmin @25℃ 40%RH |
| 検知温度 | +5℃～+85℃ (センサの動作温度：-10℃～+60℃) |
| 送信距離 | 見通し30m～100m程度 |
IoTゲートウェイ
| 製品名 | OpenBlocks IoT FX1/E |
| 筐体サイズ | 91.9(W)×25 (H)×114.8(D)mm (突起部含まず) |
| 重量 | 約152g |
| 動作温度/湿度 | -20℃～+40℃ / 20%～80%RH(結露なきこと) |
| 保存温度/湿度 | -30℃～+70℃ / 20%～90%RH(結露なきこと) |
| 消費電力 | アイドル時:6.5W / 高負荷時:8.4W |
| 電源形状・寸法 | 33(W) x 71(D) x 48.4(H)mm (プラグ部・突起部分含まず) |
| 電源入出力 | 入力90〜264V、50/60Hz / 出力 DC5V |
積層表示灯パッケージ
積層表示灯
| 該当パッケージ | 積層表示灯基本パッケージ | PoEパッケージ |
| メーカー | 株式会社パトライト | 株式会社パトライト |
| 製品名 | 音声対応ネットワーク制御信号灯 基本モデル NHV6 | 音声対応ネットワーク制御信号灯 DPモデル NHV6-DP |
| 型式 | NHV6-3-RYG | NHV6-3DP-RYG |
| 音圧レベル | 88dB以上 | 88dB以上 |
| 外部接点出力 | – | 無電圧接点 リレー 接点数：2点 接点定格：最大DC30V,3A 突入電流5A以下 / 最小(参考)1mA,DC5V 対応線径：単線/より線Φ0.41～1.81mm(AWG26-20) 配線方法：スクリューレス端子台 |
| ネットワーク通信方式 | Ethernet(IEEE802.3準拠) 10BASE-T/100BASE-TX/1000BASE-T | Ethernet(IEEE802.3準拠) 10BASE-T/100BASE-TX/1000BASE-T |
| 電源 | ACアダプタ 定格電圧：入力AC100~240V(50Hz/60Hz) / 出力DC24V 電圧許容範囲：AC90～264V | PoE電源 定格電圧：DC48V IEEE802.3at準拠(PoE+) 電圧許容範囲：AC42.8～57V |
| 定格消費電流 | – | PoE電源 DC24V入力時 本体：無音時115mA/最大音量時175mA 信号灯：75mA |
| 定格消費電力 | 付属ACアダプタ AC100V入力時 本体：無音時3.5W/最大音量時6W 信号灯：3W | – |
| 使用周囲温湿度 | 温度0℃~40℃ / 湿度20%RH~80%RH 氷結、結露なきこと | 温度0℃~40℃ / 湿度20%RH~80%RH 氷結、結露なきこと |
| 質量 | 940g | 1,030g |
インターフェースコンバータ
| 該当パッケージ | 接点接続パッケージ |
| メーカー | 株式会社パトライト |
| 製品名 | インターフェースコンバータ NBM-D88N型（無電圧接点用） |
| 通信方式 | Ethernet(IEEE802.3準拠) 10BASE-T/100BASE-TX |
| 無電圧接点出力(a接点) | 接点数：8点 接点定格(ポート1-7)：AC125V,3A/DC30V,3A 突入電流5A以下 最小電流100μA 最小電圧100mVDC 接点定格(ポート8)：AC125V,3A/DC30V,3A 突入電流78A以下(TV-5定格) 最小電流10mA 最小電圧5VDC 適合線径：単線Φ0.4~1.2mm(AWSG26-16) / より線0.2～1.25mm²(AWG24-16) 結線方式：スクリューレス端子台 |
| 本体定格電圧 | DC24V |
| 電源 | ACアダプタ 定格電圧AC100~240V(50/60Hz) / 電圧許容範囲AC90~264V(50/60Hz) |
| 消費電力 | 14W |
| 使用温湿度範囲 | 温度0~40℃ (氷結・結露なきこと) / 湿度20~80%RH(結露なきこと) |
| 質量 | 本体1,150g / ACアダプタ165g |
ご購入前のお問い合わせ
ご購入を検討されている製品の仕様、活用に関するご相談やお見積りのご依頼など、各種お問い合わせを受け付けています。
※当パッケージ商品はエイブリック株式会社より販売いたします。
